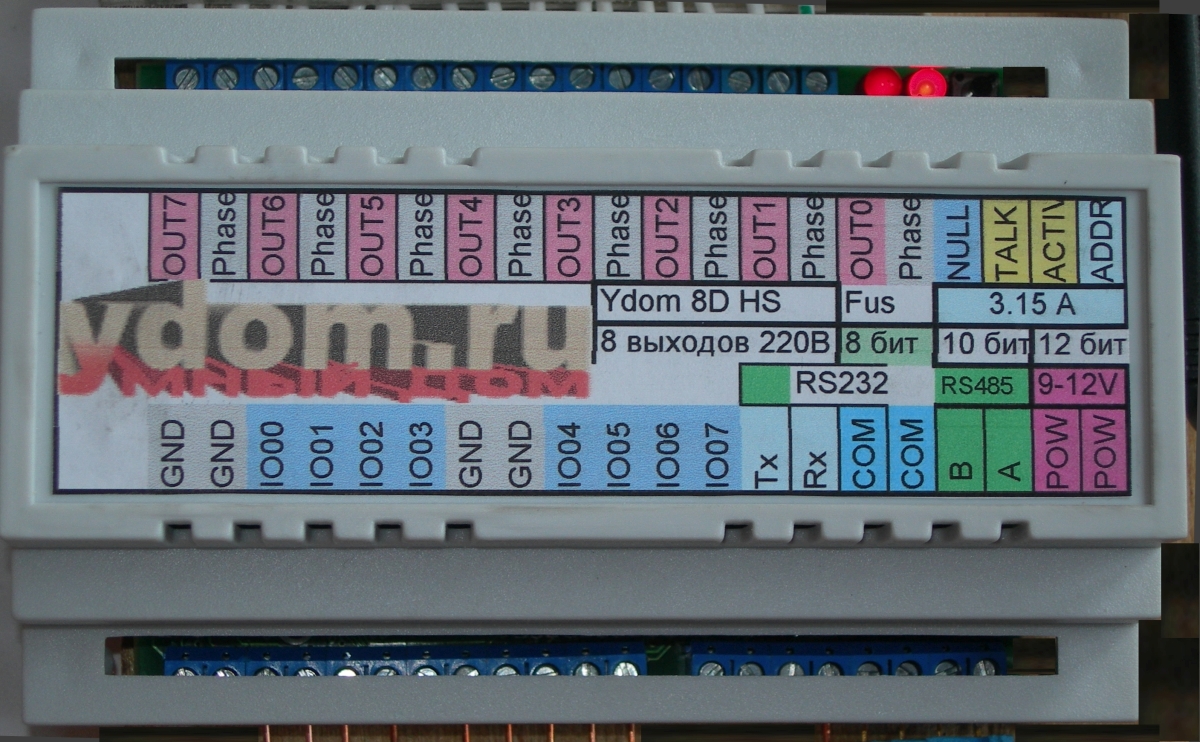

YDOM-08DHS - диммер 8 симисторных выходов 220 В 3 А, 8 управляющих входов




Описание : YDOM-08D - плата 8 регулируемых симисторных выходов 220 В AC, cовместима с Adicon, Crestron, AMX, PC.
8 входов для подключения нормально открытых выключателей. При замыкании на время меньшее 1 секунды соответсвующий канал включается /выключается. Если замыкание длится больше 1 секунды, диммер начинает уменьшать /увеличивать яркость соответствующего канала. Входы управления не связаны гальванически с сетью.
Для управления диммерами YDOM-08DHS c компьютера прилагается программа, использующая COM порт.
Выход: 8 симисторных каналов до 3.15 А. Напряжение фазы подводится к отдельной клемме для каждого канала. Для ламп накаливания (включая галогенные) и других нагрузок активного типа. Подключение нагрузки реактивного типа (люминисцентные, энергосберегающие и другие газоразрядные лампы, электромагниты, устройства с импульсными и трансформаторными блоками питания, понижающие трансформаторы – за нижеуказанными исключениями) недопустимо.Стандартное исполнение - DIN корпус 135 мм.Возможно подключение двигателей с током потребления до 1А при условии демпфирования противо – ЭДС, диммируемых электронных трансформаторов VossLoch-Schwabe, Sylvania, Relco и некоторых других (Dimmable) до 250 Вт, не более одного устройства на канал. При их подключении демпфирование как минимум с помощью MOV обязательно. Варианты 485/232 работают с ПК, контроллерами Crestron, AMX,Lutron и др, имеющими порты RS232/485.Рекомендуем посмотреть описание c примерами и схемами!
