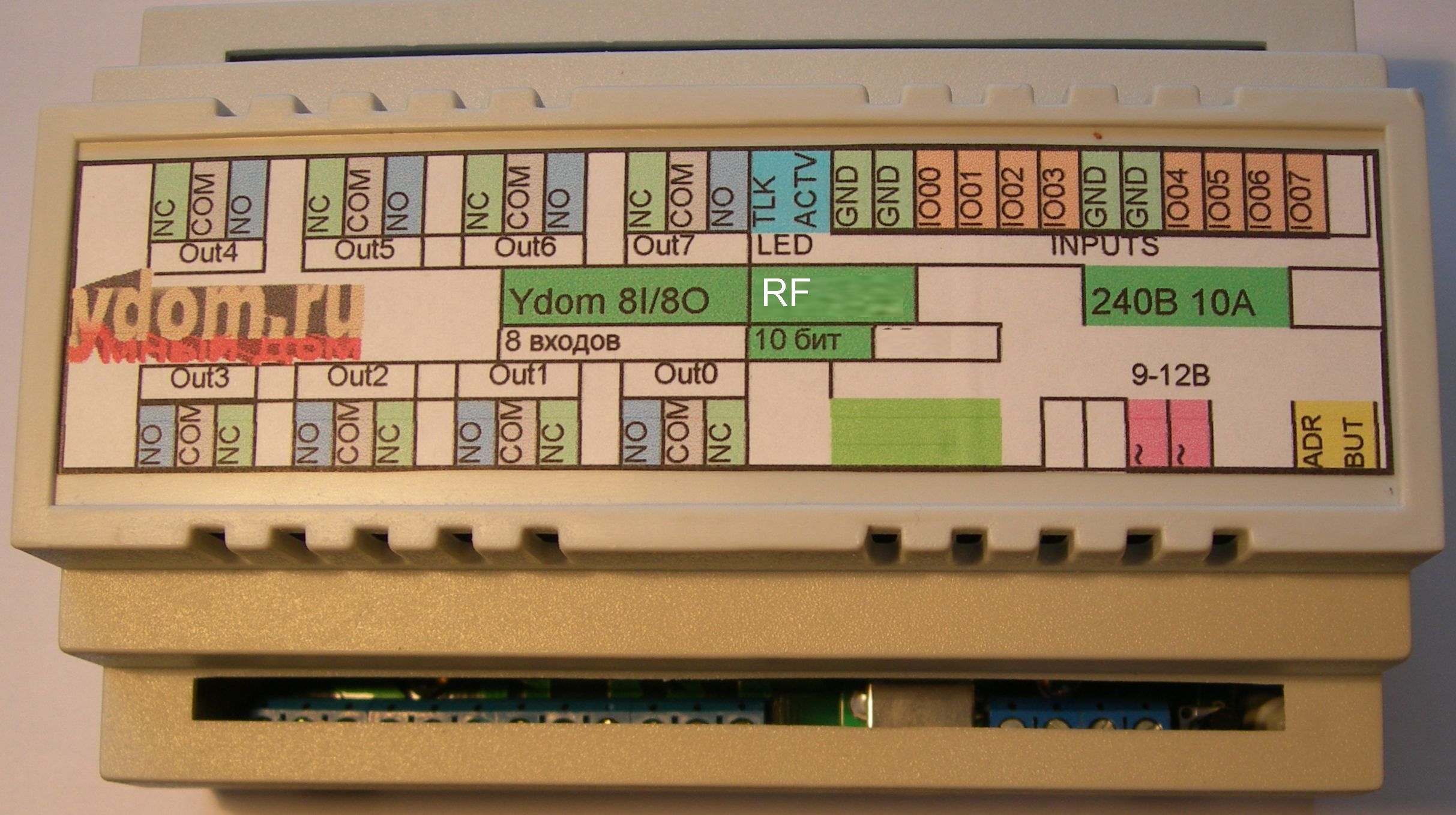

| Описание : yDomHAtRF – готовое решение управления любой автоматикой в доме, квартире, на даче, в теплице. Прибор программируется через usb порт компьютера (необходим yDomRF). Cуточный таймер, по каждому каналу можно задать свое время включения и выключения, что позволит съэкономить (в три раза!) при наличии ночного тарифа. yDomHAtRF можно использовать как usb реле (8 каналов), для сбора данных (температура, влажность, скорость ветра, напряжения на фазах) при наличии соответствующих датчиков, а также для управления автоматикой. Типовые применения прибора
– поддержание температуры в помещении, в овощехранилище (например, в ящике для картошки на балконе)
- регулировка температуры воды в аквариум
- контроль и предотвращение протечек воды
- контроль влажности в теплице или в санузле
- управление насосом для поддержания давления / уровня жидкости в баке
- управление поливом
- и все это одновременно
- процессы управления -регулирования можно наблюдать в реальном времени на экране компьютера (в том числе и через интернет)
- по радиоканалу можно организовать любую топологию сети (mesh), модулю приписывается, кроме логического адреса, радиоканальный адрес (1 - 254), адрес подсети (1 - 254) и одна из сетки радиочастот в диапазоне 433 МГц
– огромное количество примеров смотрите в советах по применению прибора. Для разных целей существуют специальные программы, все программы имеются на прилагаемом диске. Прибор программируется (и, при желании, управляется) через usb порт компьютера с помощью интерфейса yDomRF. yDomHAtRF можно использовать как usb реле (8 каналов), и для сбора данных (температура, влажность, скорость ветра, напряжения на фазах) при наличии соответствующих датчиков. Для каждого применения существуют своя программа, все программы имеются на прилагаемом диске.
Прибор программируется (а при желании и оперативно управляется) через usb порт компьютера. «Мозг» прибора управляет 8 выходными реле в зависимости от напряжения на соответствующем входе. Порог переключения устанавливается независимо по каждому каналу. Для каждого канала может быть также выставлено время включения и выключения, что поможет неплохо съкономить на электроэнергии при наличии ночного тарифа. На экране компьютера отображаются состояния реле, порог переключения реле для всех 8 каналов, напряжения на входах прибора. Можно и прямо с компьютера (в том числе и через интернет) включать /выключать реле (usb реле). После программирования, если вы не собираетесь оперативно управлять с компьютера, компьютер можно отключить – модуль запоминает все установки в энергонезависимой памяти, и автоматика прибора продолжит работу..

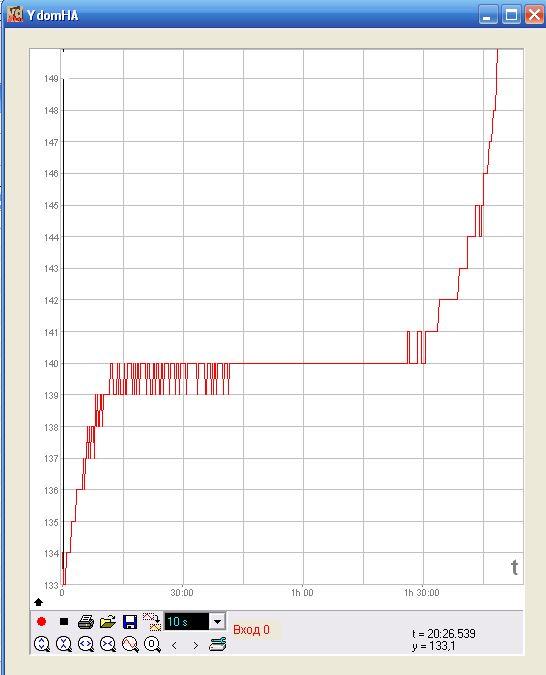

Пример работы прибора yDomHAt c программой yDomHAt Controle - на вход подключен датчик температуры LM235, вмороженный в пластиковую бутылку, прямо в лед. Бутылка была перемещена из сибирского подмосковного мороза на батарею, и в течении нескольких часов дотошный экспериментатор мог наблюдать, как лед нагревается, температура растет до нуля по Цельсию, а по данным можно вычислить относительную теплоемкость льда, удельную теплоту плавления и объяснить ребёнку, что такое фазовый преход первого рода. Так что наше USB реле не так простовато, как можно подумать. Настоящая домашняя лаборатория.

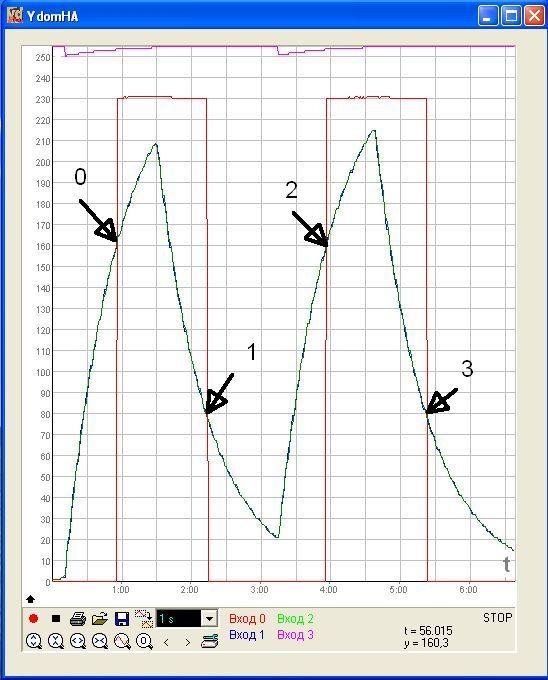

Прибор позволяет управлять процессом (нагрев, контроль влажности и др.) по двум значениям включения - выключения контролирующего элемента - с гистерезисом. Как пример - временная диаграмма контроля по двум значениям. В точках 0, 2 входные значения достигают 160, реле S2 отключается, РЕЛЕ разблокируется – напряжение с нагрузки снимается (красная линия). При падении до 80 (стрелки 1 и 3) включается реле S1, РЕЛЕ блокируется – нагрузка подключается, красная линия в нуле. |
