Включение света с нескольких мест…
Часто требуется возможность включать / выключать свет с нескольких мест – в проходных комнатах, коридорах, на лестницах. Народ в виде его лучших представителей – инженеров давно придумал для нас механизмы и способы. Простейший вариант – управление светом с двух мест реализуется проходными выключателями. – Рис.1. Кружочками здесь и далее по тексту обозначены распаечные коробки.

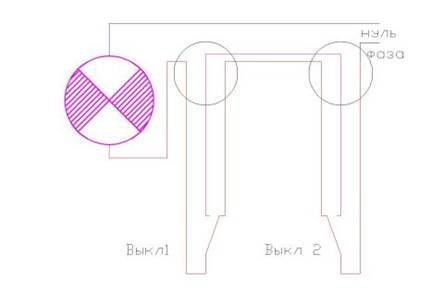

Рис. 1 Проходные выключатели
Если управлять надо с трех и более мест, схема слегка усложняется и кроме проходных выключателей (крайние), требуется проходной переключатель. Проходных переключателей может быть сколько угодно.

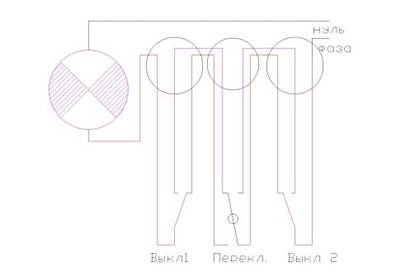

Рис. 2 Проходные выключатели для 3 и более мест
Недостатки схем 1 и 2 очевидны любому сколь угодно мало соприкасавшемуся с реальностью (перфоратором, бетонной пылью) человеку – проводку надо делать заранее, а это как ни крути – ремонт со всеми последствиями и тратами.
Шанхайские виртуозы сделали совместимое
с X10 модули, которыми
можно управлять с нескольких мест по простейшей схеме, просто размыкая и снова
замыкая подачу напряжения – Рис. 3. X означает, что количество таких выключателей может быть любым.

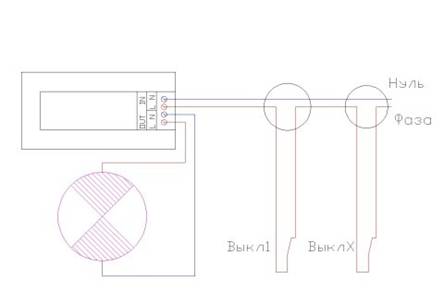

Рис. 3 S10 модуль и проходные выключатели
Еще один вариант – использовать выключатели – источники сигнала X10, например – Leviton 16400, XPT, 4203. 4204. или 2255- 2258 с соответсвующими механизмами.

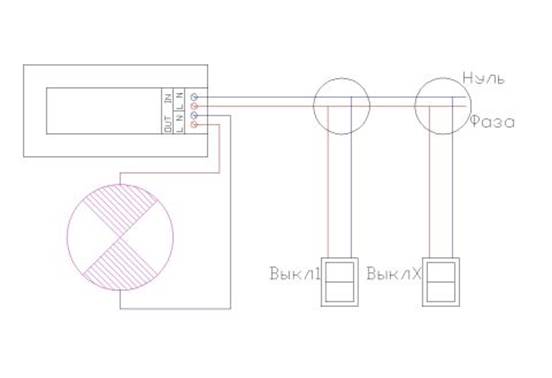

Рис. 4 Выключатели – контроллеры X10.
