Нам не хотелось бы представлять новую линию оборудования «Умного Дома» в виде скучного двойного перевода (с китайского на английский, а уже с английского на русский) pdf файла. Я вообще против pdf – качаются долго, содержимое невидимо для мелкомягкого поиска, а главное – эти разгильдяи из Адобы, вместо того чтобы пытаться засудить Склярова, могли бы делать нормальную pdf читалку для Пальмы. Нам скрывать нечего – читайте эксплорером, читайте мозиллой, читайте пальмовским блазером, копируйте на винты, копируйте на флешки. Только копирайт соблюдайте.

Новые творения великих китайских мастеров Research & Development требуют неторопливого и кропотливого подхода, спокойного изучения в состоянии баланса энергий янь и инь. S10 не стремится один – к – одному повторить серии, разработанные шотландцами и прочими шведами, не собираются напрямую конкурировать с «классическим» X10 на его поле. В соответствии с канонами фэн шуй (не мешать дракону любоваться морем!). Пусть расцветает сто цветов – китайская золотодобывающая (сиречь электронная) отрасль выпустила отличную серию приборов.



От верховьев Янцзы до низовьев Хуанхэ

Энергетика в Китае построена советскими специалистами, поэтому Поднебесная наслаждается трехфазной энергосистемой 220 /380 Вольт. В отличии от архисложной североамериканской split phase (три фазы по 220 В, а посередине нуль, так что каждая фаза дает два напряжения по 110 В. Вот и погоняй тут X10 по американским квадратным футам). А вот розетки / вилки – как в Японии. Восток – дело тонкое. А на … зачем – спросит пытливый читатель ( непытливый, я думаю, смотрит сейчас очередных ментов по ящику)? А затем – отвечаю – что я, к примеру, купил свой первый х10 модуль в магазине Radio Shak в далеком 95 именно в азиатско – американском форм – факторе. Да и десяток купленных по $2.99 на сэйлз изделий LM465 с надписью Philips подходит к логическому завершению. Буду менять их (по мере выхода из строя, of couse) на новые – вот они

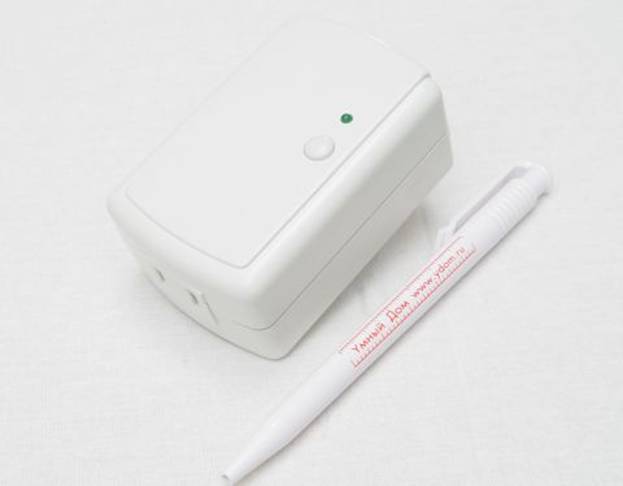

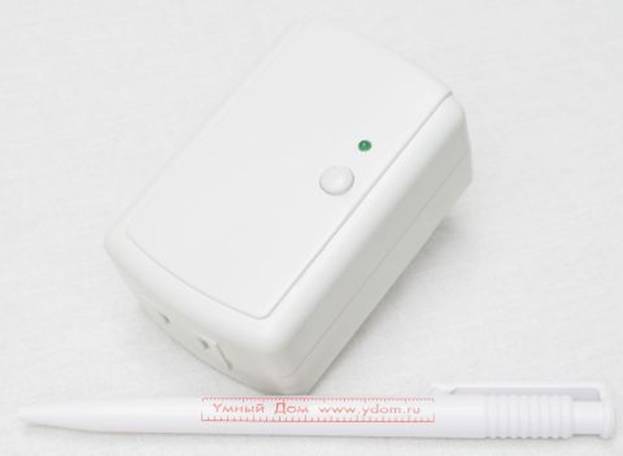

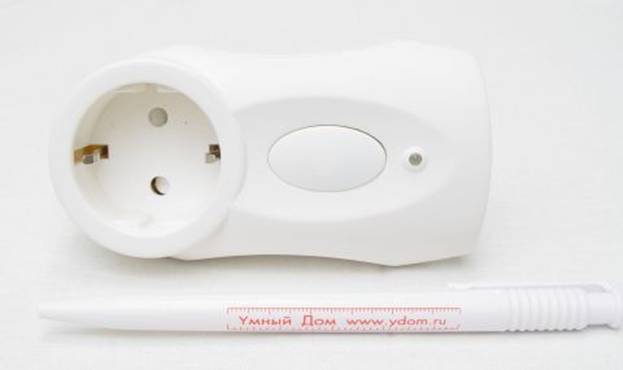

Рис. 1 Ламповый модуль с «азиатской» вилкой 2020



По технике – за тридцать лет (со времени выпуска LM465 и иже с ним) появились и новые технические возможности

-         мощи стало побольше, 600 Вт держит. Это против 300 Вт у «классических» модулей.

-         Минимальная мощность – 40 Вт

-         Чуствительность стала всего 25 мВ. Это очень хорошая чувствительность.

-         Встроенный фильтр. Не совсем понятно, зачем это ламповому модулю, но хуже точно не будет.

-         Можно включить выключить кнопкой на модуле

-         Плавно включается и выключается, запоминает уровень яркости. В Европе таких модулей не найти, только на дин – рейку.

А вот теперь о минусах. Вы не сможете включить модуль, щелкая выключателем настольной лампы, как в LM465 или LM12.

Программируется очень просто. Простота относится и к программированию других модулей этой серии

-         Нажать и держать кнопку в течении 5 секунд

-         Индикатор подмигнет разок, и подключенная к модулю лампа включится.

-         С любого источника команд X10 пошлите сигнал с нужными кодами, например, A8 On

-         Подключенная к модулю лампа погаснет – значит, программирование удалось



Модуль сам выходит из режима программирование через 30 секунд, если никаких сигналов не получено.







Рис. 2 Релейный модуль для люминесцентных и энергосберегающих ламп с «азиатской» вилкой 2022



Модуль 2022 аналогичен модулю 2021, но предназначен для люминесцентных и энергосберегающих ламп. Хорошая штука – теперь люминесцентные лампы можно будет включать командой All Lights On, этого так не хватает в европейской линейке Х10. Также имеется встроенный фильтр – наверняка инсталляторы встречались с ситуацией, когда люминесцентные лампы включаются, но категорически отказываются выполнять команду Off. Люминесцентные (да и энергосберегаюющие) лампы, а вернее, разряд в этих лампах создают помехи. Как только лампы включились – помехи от разряда делают модуль Х10 неуправляемым. Приходится или ставить на каждую группу люминесцентных ламп фильтр (дорого), или самому делать некий фильтр из тора – хлопотно. Так что модуль 2022 – три в одном, релейный модуль, выполняющий команду «включить весь свет» и встроенный фильтр.

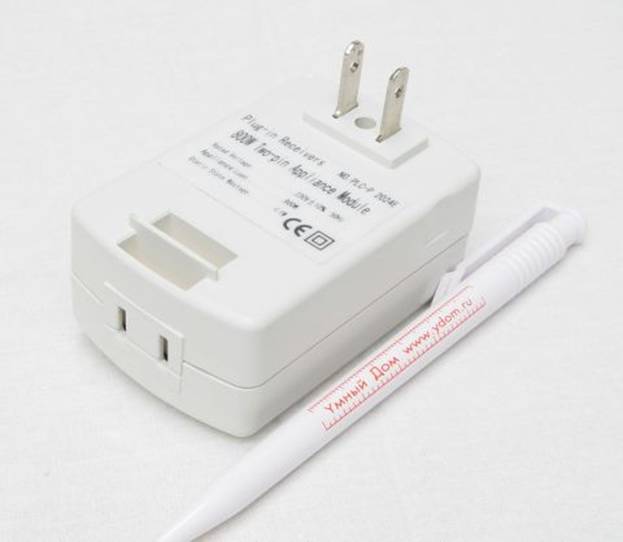

Рис. 3 Вот он, азиатский релейный модуль 2024

2204 аналогичен 2022 за одним исключением – он не выполняет команду «включить весь свет». Так что для нагревателя модуль 2024 самое то.





Ветер с востока пересилит ветер с запада



Рис. 4 Ламповый модуль с вилкой для 1/6 части суши и объединенной Германии 2026

Не забыли наши китайские товарищи и про пользователей европейских, в частности, германских розеток. Приборы 2026 и 2027 совершенно аналогичны прокомментированным выше приборам 2020 и 2022. Напомним, плавное включение и выключение, а также память уровня яркости. И тот же минус – Вы не включите 2026, щелкая выключателем настольной лампы. Придется тянуться к розетке и нажимать кнопку на модуле. Выход – имейте под рукой какой – никакой контроллер.

А вот энергосберегающие или люминесцентные лампы в России и Германии – только в релейный модуль – в этом случае они не включатся командой «Включить весь свет». Или в азиатский 2022 через переходничек. Или прочитайте следующую тему



Неважно, какого цвета кошка, важно, чтобы она ловила мышей.



Модулям скрытого монтажа следовало появиться давно. Я сам курочил LM12 или гнул контакты LM14, чтобы засунуть модули в люстру или бра. Теперь у нас есть небольшой (77х45х25  мм)  500 –ваттный ламповый модуль скрытого монтажа 2250.

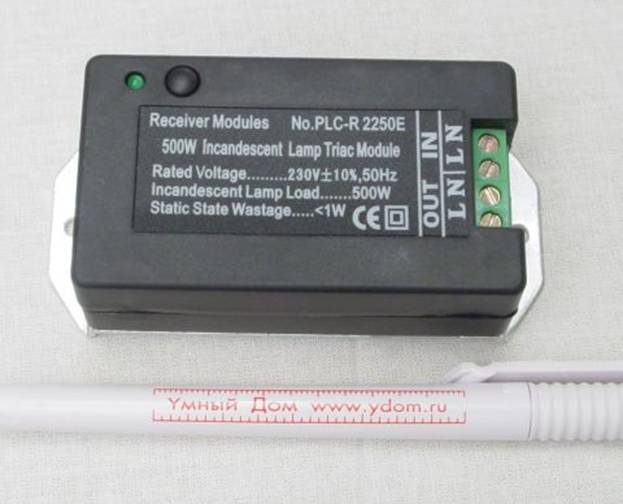

Рис. 5 Ламповый модуль 2250



Как и все ламповые модули S10, 2250 свет включает и выключает плавно, а также помнит уровень яркости. 2250 может работать с диммируемыми электронными трансформаторами. На них пишут dimmable или dimmbarn.

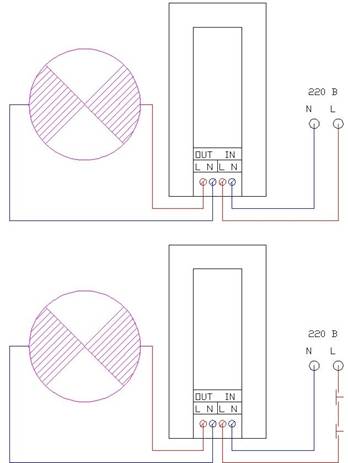

Рис. 6 3-х проводное (сверху) и двухпроводное (внизу) включение модулей 2250 - 2252

Для этого модуля возможно два вида монтажа, именуемые двухпроводный и трехпроводный. Чтобы нас запутать, трехпроводным люди из Шанхая назвали обычное включение модуля – рис. 6 вверху. Двухпроводное – в разрыв фазы мы включаем сколько угодно нормально замкнутых кнопок (в шанхайской терминологии 2261 и 2262). Кратковременное нажатие кнопки (обрыв фазы) приводит к переключению модуля  (вкл / выкл). Остроумно, поскольку можно задействовать существующую проводку, поменяв лишь механизм. А можно и механизма не менять – щелкай туда- сюда обычным выключателем. Для того, чтобы при кратковременном пропадании напряжения модули не включались сами, режим программируется 12 – секундным нажатием кнопки. Насколько я помню, китайцы пишут сверху вниз и справа налево, поэтому ничего удивительного –если после установки индикатор мигнул 2 раза – прибор готов к трехпроводному монтажу, а если мигнул 3 раза – монтаж двухпроводный.

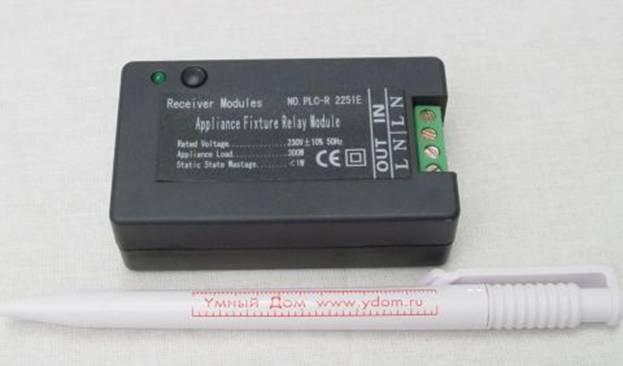

Рис. 7. Релейный модуль 2251

Большой плюс 2251 и 2252 по сравнению с «классикой» Х10 – в выключенном состоянии L и N OUT  полностью развязаны от сети. Так что люминесцентные и энергосберегающие лампы перестанут работать огнями Святого Эльма.

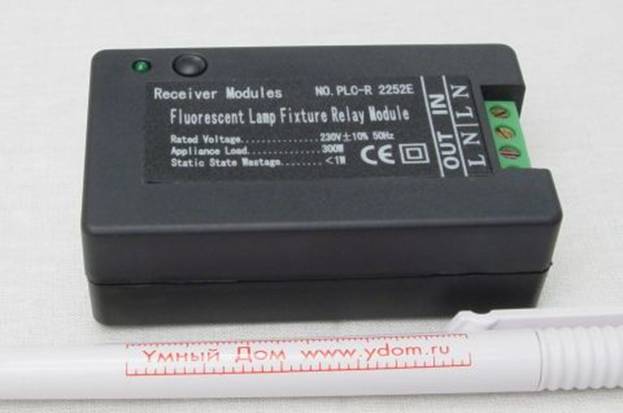

Рис. 8 Модуль для для люминесцентных и энергосберегающих ламп 2252. Аналог 2551, но включается по команде All Light On



Шанхайский сюрприз. Лирическое отступление - Сценарии

            Руки дошли до исполнителей «сцен». Небольшое введение в сценологию. Можно двояко задавать сценарии - с контроллера (оцелот/леопард или crestron), с посылкой большого количества команд по всем участвующим в сценарии адресам:
F1 On
D2 Off
.
.
.
G14 On


В хорошем световом интерьере пару минут можно посылать.
Назовем это по - американски. Бензин- то дешев.
Но есть другой – шанхайский вариант.
Берем силовых модулей по к-ву групп освещения, да не простых модулей, а с памятью на xy сцен. Любой простой команде х10 (ххON/ххOFF) ставим в соответсвие сценарий, команда не должна совпадать с реальными адресами модулей, и программируем ламповые модули
F1 On при приеме команды P1ON
D2 Of при приеме команды P1ON
.
.
.
G14 On при приеме команды P1ON


Теперь если с любого выключателя /контроллера /пульта мы пошлем команду P 1 ON, то модуль F1 включится, модуль с адресом D2включится,... модуль с адресом G14 включится. Модули не будут, естественно, реагировать на команды all units P on/off, а по получении команды P 1 OFF все участники сценария P1 погасят свои огни. Так что в сценариях по - шанхайски запустить можно любым источником простых сигналов Х10. Только исполнительные модули должны иметь нужный потенциал. Микромодули 2255 – 2258 потенциал имеют.

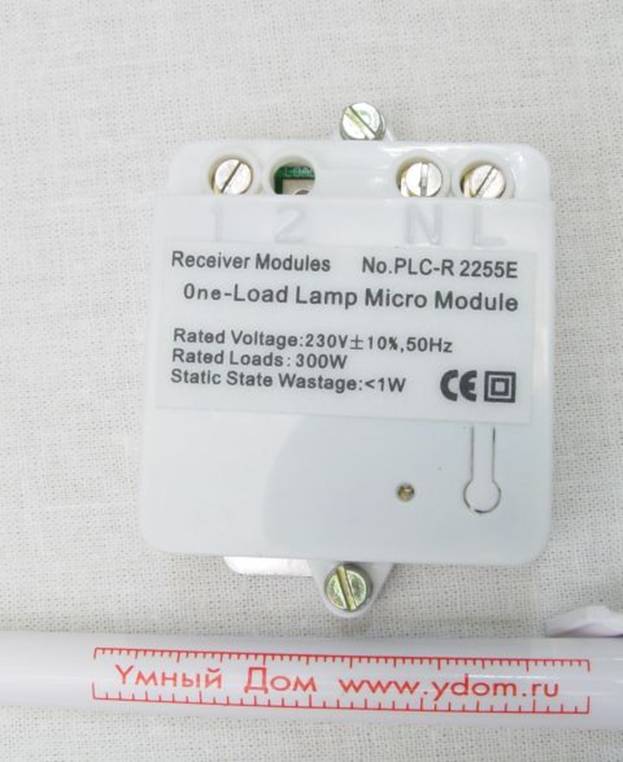

Рис. 9 Микромодуль для ламп накаливания 2255

Уменьшенная копия 2250, но добавлена возможность работы по сценарию. По установке адреса отсылаем к описанию 2250 выше. Сценарии в 2255 – 2258 куцые, только включают и выключают свет, или вентиляторы / нагреватели, в зависимости от типа модуля. Это не ширь души американской (2000STW, cм. Каталог), когда можно в сценарии задать яркость и скорость включения / выключения. Приступим.

Имеем – контроллер уровня SC503 и три модуля 2255 или аналогичных. Положим, сценарий будет запускаться командой P1 On с любого контроллера или радиобазы, а результатом да будет свет А1, А3 и В5. Вручную или контроллером включаем А1, А3 и В5. Потом быстро посылаем серию команд M16, N16, O16, P16 и наблюдаем, как А1, А3 и В5 гаснут и вновь загораются. Процесс пошел. Послав еще раз команду P1, мы завершаем процесс. И так можно записать 16 сценариев.

Как сценарий можно почистить. Имеет то же железо, что и в предыдущем абзаце. Вручную или контроллером включаем А1, А3, а В5 не включаем. Потом быстро посылаем серию команд M16, N16, O16, P16 и наблюдаем, как А1 и А3 гаснут и вновь загораются. Процесс пошел. Послав еще раз команду P1, мы завершаем процесс. Теперь дар Прометея будет только у В5. Естественно, в этом конкретном сценарии P1. Можно почикать и все сценарии разом – держите кнопочку установки нажатой в течение 12 секунд. В заключении производитель дает такое мудрое китайское предупреждение «Вам бы лучше не использовать ничего кроме света в сценариях». Странный совет, почему бы не включать ночью свет в санузле с одновременным включением вентилятора в комнате тещи? Откуда китайцы предвидели ход моих мыслей?

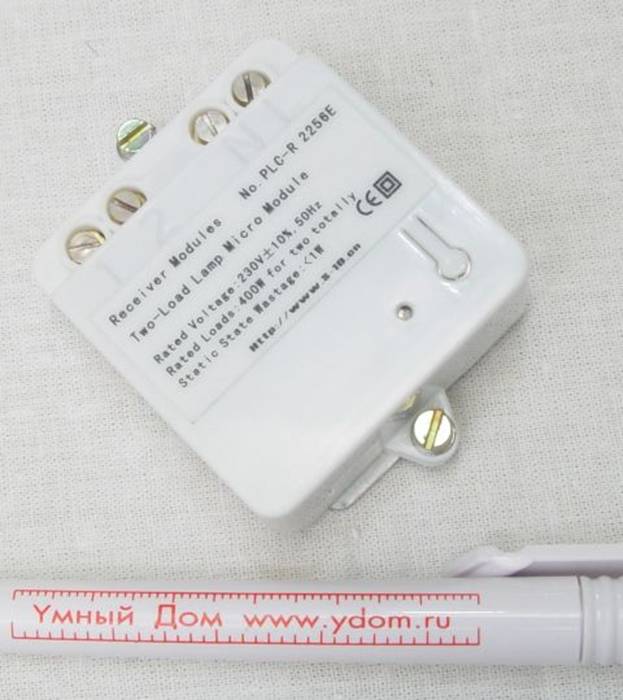

Рис. 10 Микромодуль для управления двумя группами ламп накаливания 2256



Налюбовавшись на фото микромодулей, посмотрим, как они могут включаться.

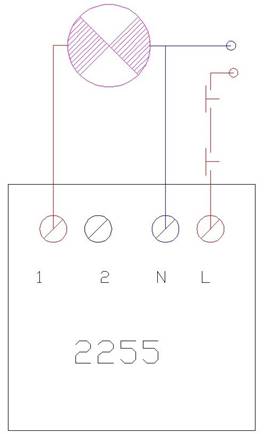

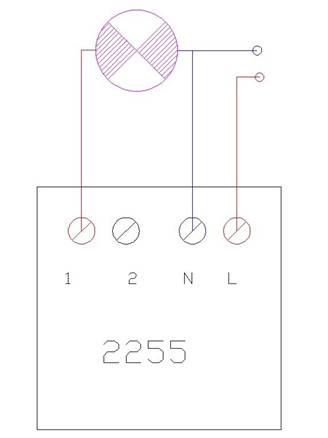

Рис. 11 Что куда как. Два варианта подключения ламповых микромодулей.

Объяснение – смотри вариант 2250.

Переключение режимов в 2250-2258 несколько другое – после 5-секундного нажатия кнопки программирования нужно послать сигнал BRIGHT. Для обратного перехода в режиме программирования нужно нажать DIM.

Релейные модули 2257 и 2258 имеют свою специфику программирования- используются они для люминесцентных / энергосберегающих ламп или прочих электропотребителей. Если Вы хотите, чтобы модули включались по команде All Light On, нужно в режиме программирования послать сигнал All On. В противном случае – посылаем сигнал All Off.

При программировании второго адреса модулей для дух нагрузок – после первой команды <адрес> On посылаете вторую <адрес> Off.

По традиции в заключении главы – сводная таблица.



Модули проводные

Микромодули

Модель

2250

2251

2252

2255

2256

2257

2258

Мощность

500

800

800

300

300

800

800х2

Нагрузка

накал

Вкл

люм

нак

нак

люм/вкл

люм/вкл

Колво нагр

1

1

1

1

2

1

2

Память сцен

1

1

1

16

16

16

16

Размер

стандарт

Стандарт

стандарт

микро

микро

Микро

микро

Регулировка

да

Нет

нет

да

да

Нет

нет

Встр. Фильтр

да

Да

да

да

нет

Да

нет

Работа с 2261/2262

да

Да

да

да

нет

Да

нет

Все Включить

да

нет

да

да

да

люм а/вкл -нет

люм а/вкл -нет

Чувствительность

мин 25 мв на частоте 125 КГц









Раб температура

от -10 до +50 в рабочих режимах







Сеть

230 В +/-10% 50 Гц















Шило на перфоратор

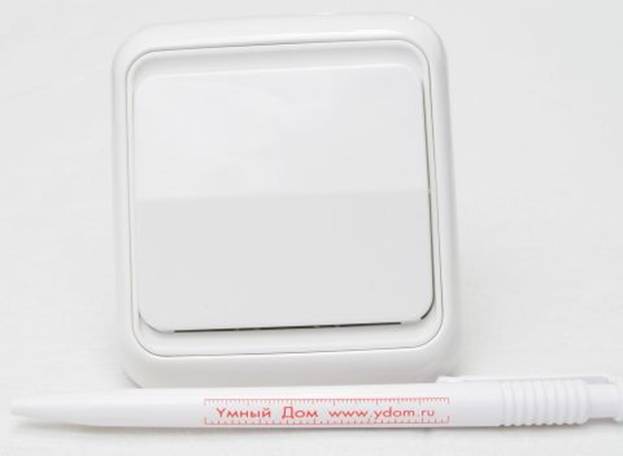

Рис. 12  Выключатель для ламп накаливания vulgarus (обыкновенный в переводе с латыни) 2201



Выключатель для замены стандартного – но требует нуля. Аналог х десятого LW11, но повышенная чувствительность (25 мВ), встроенный фильтр. Колесиков нет, поэтому программируется следующим образом

Нажать On, нажать Off три раза, но – третье нажатие держать более 5 секунд.

Индикатор начнет мигать, подключенная к модулю лампа загорается. Готов к приему адреса. Теперь посылаем соответствующий адресу сигнал <адрес>On. Подключенная к модулю лампа гаснет, подтверждая получение адреса. Через 30 секунд модуль выйдет из режима программирования.

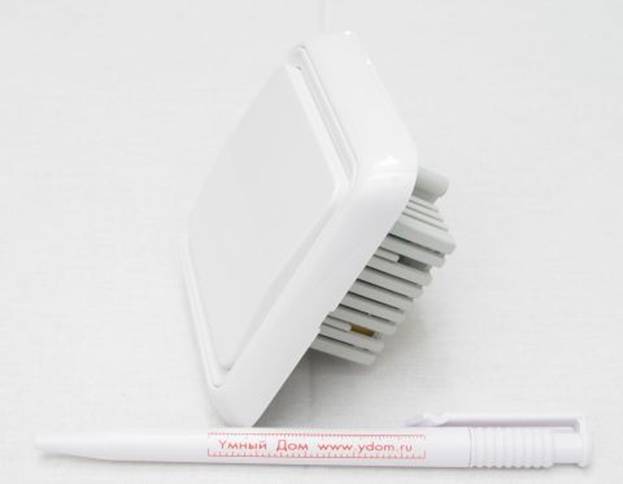

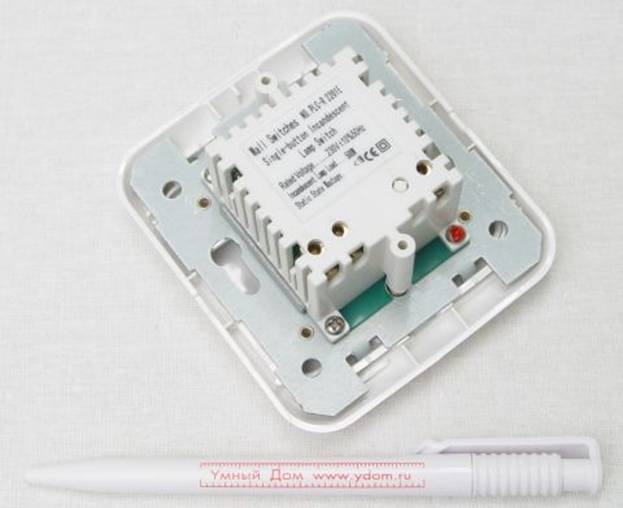

Рис. 13 То же, но вид сзади - 2201

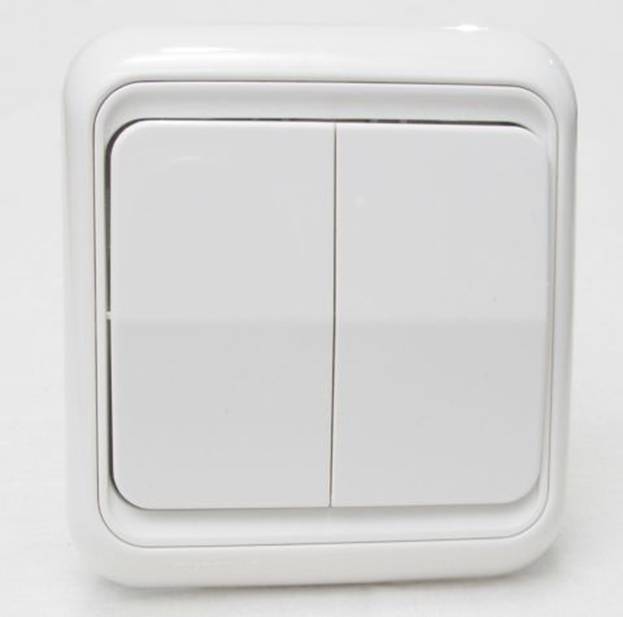

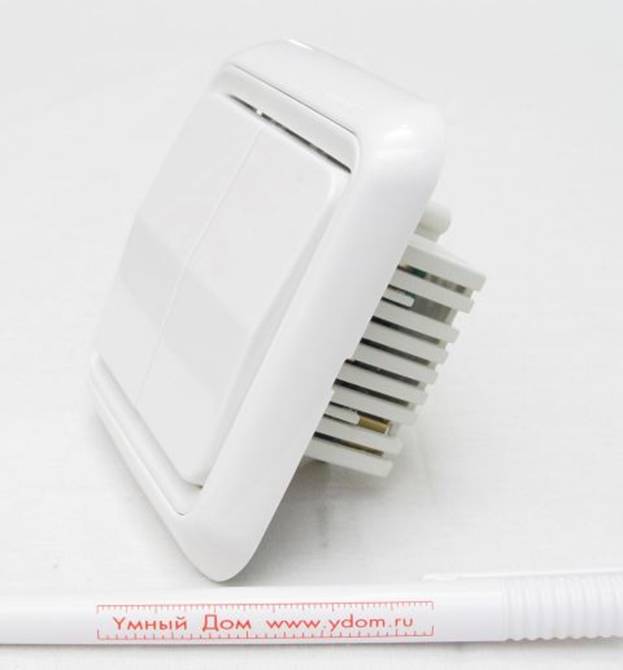

Рис.14 Выключатель на две группы ламп накаливания 2202



Двунагрузочный модуль 2202 программируется аналогично 2201, только каждая клавиша программируется отдельно.

Сводная таблица по модулям 2201-2209

Модель

2201

2202

2203

2204

2205

2206

2207

2208

2209

Мощность Вт

500

500*

500

500*

800

800х2

800

800х2

800х2

Тип нагрузки

Лампы накаливания





Люминесцент

Включ / Выкл

Люмин



Колво нагрузок

1

2

1

2

1

2

1

2

2

Регулировка

+

+

+

+

 -

 -

 -

 -

 -

Установка без нейтрали

-

-

+

+

 -

 -

 -

 -

 -

Встроенный фильтр

+

+

+

+

+

+

+

+



Чувствительность

мин 25 мв на частоте 125 КГц







Все вклвыкл

+

+

+

+

+

+

 -

 -

 -

Сеть

230 В +/-10% 50 Гц









Раб температура

от -10 до +50 в рабочих режимах











Размер

наружная панель выключателя 86-86 мм, внутренняя часть -45-45-46 мм





Мал золотник, да дорог

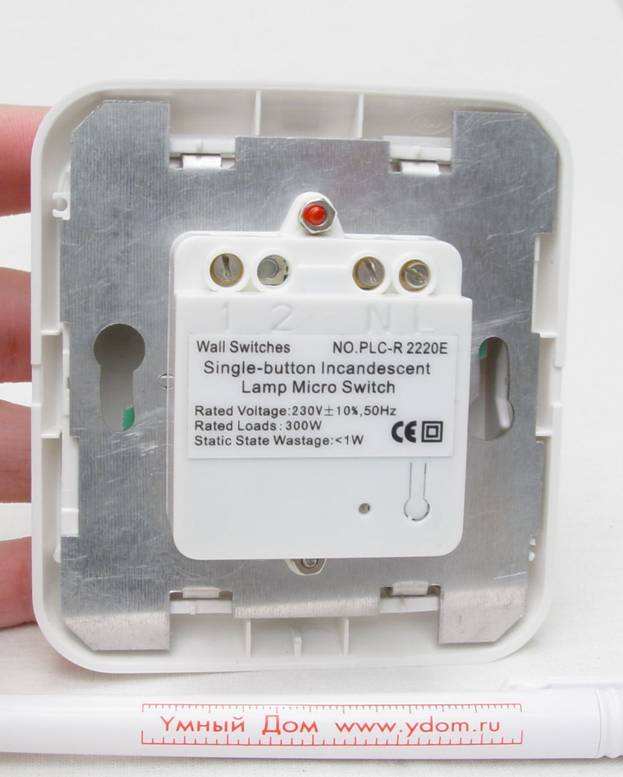

Рис. 15 Микровыключатель для ламп накаливания 2220

Микровыключатели 2220 – 2225 аналогичны выключателям 2201 – 2208, за исключение уменьшенного размера.



Рис. 16 Микровыключатель на две группы ламп накаливания 2221





Модель

2220E

2221E

2222E

2223E

2224E

2225E

Мощность



300W

400W общая / до 300W на канал

300W

400W общая / до 300W на канал

800W

800W x 2

Тип нагрузки

Накал

накал

накал

накал

люмин/вкл

люмин/вкл

Колво нагрузок

1

2

1

2

1

2

Регул яркости

Да

да

Да

Да

Нет

Нет

Вкл без нейтрали

Нет

нет

Да

Да

Нет

Нет

Встроенный фильтр

Да

нет

Да

Нет

Да

Нет

Чувствительность

25

25

100

100

25

25

Поддержка комманды ВСЕ ВКЛ

Да

Да

Да

Да

Fluor: ДА

Appli: Нет

Fluor: Да

Appli: Нет

Совместим с

2201E

2202E

2203E

2204E

2205E/2207E

2206E/2208E

Напряжение

230V +/- 10% 50Hz

Температура

- 10° C to + 50°C

Размеры

Панель выключателя: 86mm X 86mm  встраиваемая часть (43.25x47мм и всего лишь  18.9 мм глубиной)



Искусство бить косой - микромодули

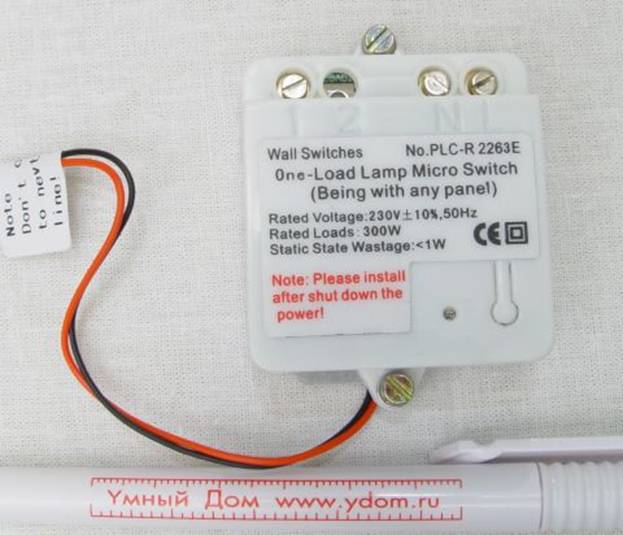

Рис. 17 Микромодуль для ламп накаливания 2263



Микромодули 2263-2268 аналогичны микромодулям 2255-2258, за одним исключением

- возможно локальное управление - нормально замкнутой контактной группой, нормально разомкнутой контактной группой и обычным выключателем. Только включение / выключение, яркость – только внешними сигналами Х10.

Программирование – аналогично.

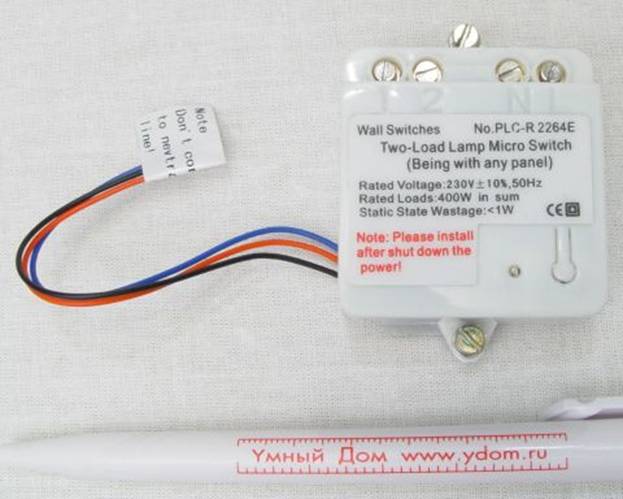

Рис. 18 Микромодуль на две группы ламп накаливания 2264

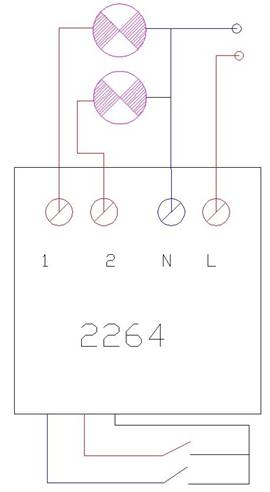

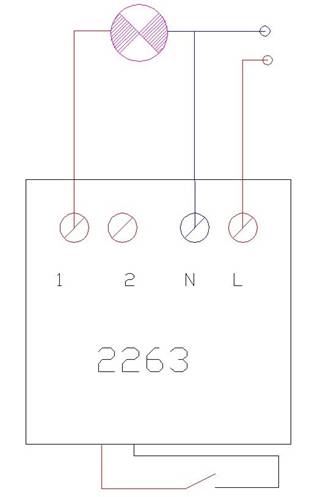

Рис. 19 Как подключать



Сводная таблица.

Модуль

2263

2264

2265

2266

2267

2268

Мощность

300

400*/300

300

400*/300

800

800х2

Тип нагр

накал

Накал

Накал

накал

люмин/вкл

люмин/вкл

Колво нагр

1

2

1

2

1

2

Память сцен

16

16

16

16

16

16

Регулировка

да

Да

Да

да

Нет

нет

2 ух пров становка

нет

Нет

Да

да

Нет

нет

Встр. Фильтр

да

Нет

Да

нет

Да

нет

Чувствительность

25

25

100

100

25

25

Все Включить

да

Да

Да

да

люмин-да/вкл нет

люмин-да/вкл нет

Сеть

230 В +/-10% 50 Гц









Раб температура

от -10 до +50 в рабочих режимах





Размер

минимальные размеры 43,25-47-18,9 в глубину







Подключись и властвуй

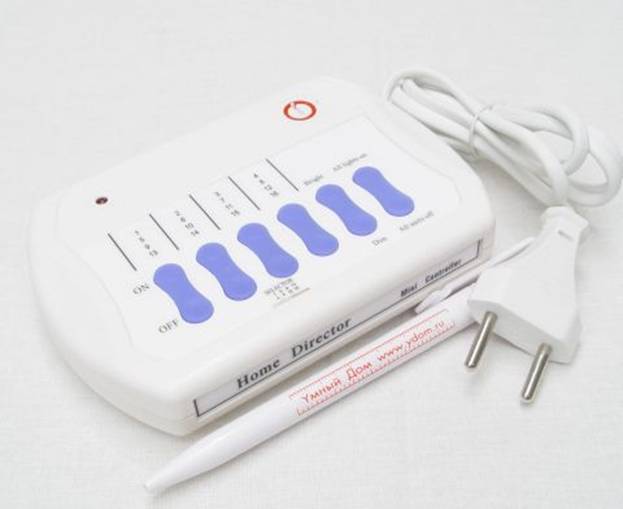

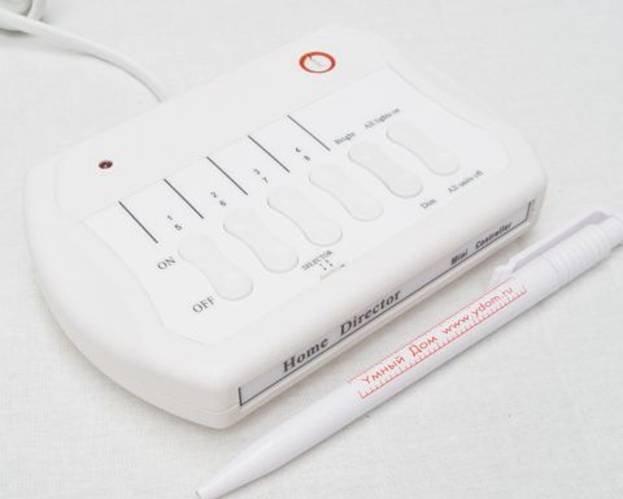

Рис. 22 Миниконтроллер на 128 адресов 4031

Новые симпатичные миниконтроллеры представлены в 4 вариантах- на 128 (коды 1-8 с любой буквой) и 256 адресов, и каждый с подсветкой либо без подсветки. Ничего не программируется, ничего не кодируетс. Поворачиваете колесико на нужную букву, включаете в розетку и работаете. То есть отдыхаете.



Рис. 21 Миниконтроллер на 256 адресов с подсветкой 4034



Модель

PLC-T 4031

PLC-T 4032

PLC-T 4033

PLC-T 4034

Колво устройств

128

256

128

256

Подсветка

Нет

нет

да

да

Раб температура

от –10 до +50 в рабочих режимах



Передатчик

5 В на частоте 120 Кгц





Сеть

230 В +/-10% 50 Гц





Размеры

141-94мм и -26 мм толщиной







Сцены и сценарии



Рис. 22 Одноклавишный контроллер сценариев  4203

По сценариям мы уже описали шанхайский вариант, про исполнителей. Теперь – еще один китайский вариант, когда сценарии пишутся в память контроллера. А уж контроллер выполнен в виде одинарного либо двойного выключателя. Приступим, взяв в руки 4203- однокнопочный выключатель – контроллер настенный, для монтажа в еврокоробку. Программировать можно и уже установленный контроллер. Вход в режим программирования обычен для для настенных модуле – один раз нажимаем верх, три раза низ, а последнее нажатие держим 5 секунд. Вход в режим программирование подтвердится звуком. Теперь можно с любого контроллер ввести 4 адреса, включая команды <код дома> Включить весь свет / выключить все. После приема 4 команд с сигналом пи- пи (это не замена слов Жириновского по адресу Америки, так на самом деле пикает контроллер) контроллер считает программирование завершенным. За исключением All Light On и All Units Off, сценарные контроллеры запоминают только коды, не обращая внимания на команды. Если Вы пошлете при программировании серию A1 On, B2 Off, C3 Off, D4 Off, то после пи-пи и нажатия на верхнюю клавишу вы получите в сети серию A1 On, B2 On, C3 On, D4 On , а по нажатии на нижнюю клавишу серию команд A1 Off, B2 Off, C3 Off, D4 Of. В контроллерах с двумя клавишами (4204, 4206) каждая клавиша программируется отдельно, со своими пи-пи. Контроллеры посылают команды Dim / Bright при длительном нажатии в том случае, если в сценарии прописан только один адрес. В противном случае длительное нажатие игнорируется.

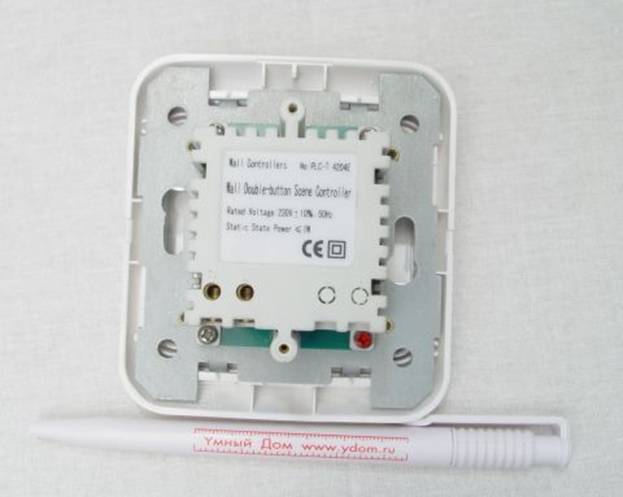

Рис. 23 4204- Две клавиши, до 4 адресов на каждой.



Сводная таблица настенных контроллеров

Модуль.

4201E

4202E

4203E

4204E

4205E

4206E

2269E

К-во сцен:

1

2

1

2

1

2

Four

Адресов в каждой:

До 1

До 1

До 4

До 4

До 16

До 16

До 16

Доступность:

Да

Да

Да

Да

R&D

R&D

Да

Наличии кнопок

Да

Да

Да

Да

Да

Да

Нет

Размер

45 x 45mm x 46mm

43.25 x 47 x 18.9 mm

Диммирование

Если введены коды ламповых модулей, то Да

Напряжение сети:

230V +/- 10% 50Hz

Уровень сигнала:

5Vpp at 120kHz

Окружающая темп:

- 10° C to + 50°C (работа)







Эфир

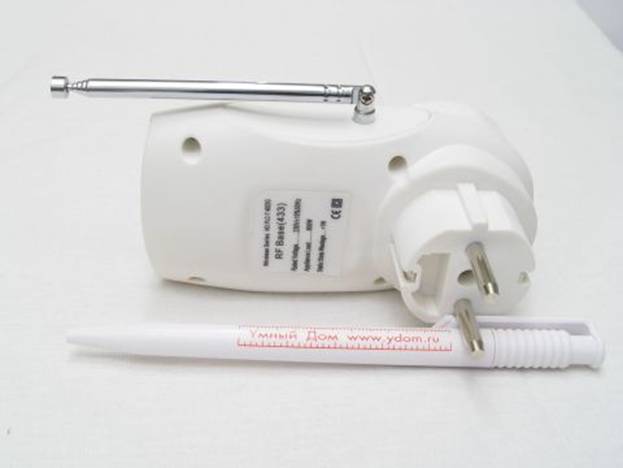

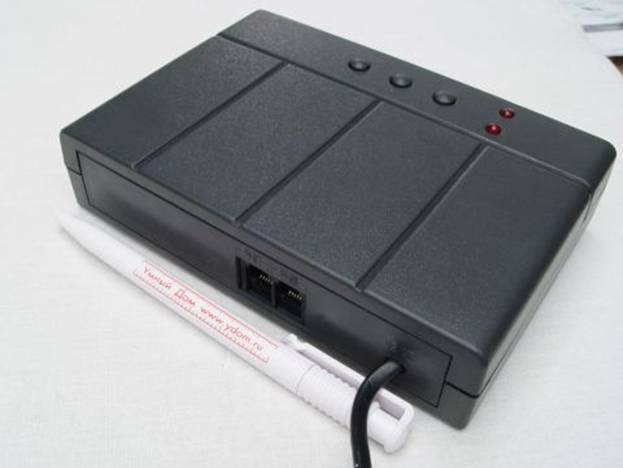

Рис. 24 Радиобаза 4022



Коэффициент диэлектрической проницаемости в поднебесной таков же как, как и на остальной поверхности земного шара. Частота радиоустройств S10 совпадает с разрешенной в Европе, так что все радиомодули S10 работают с 433 МГц оборудованием X10. За одним исключением – в ряде приборов S10 увеличила на 16 бит длину кода радиопосылки и ввела регистрацию радиопередатчиков на радиобазе. Для простоты будем называть такие устройства защищенными. 16 бит (64к) вариантов не шибко большая защита для современной техники, но проблему соседа с вероятностью (1-2**-16) четыре девятки после запятой S10 решает. Но S10 радиобазы, даже незащищенные, могут работать со всеми буквами. Если Вы прописали в 4022 брелок A1, радиобаза начинает работать со всеми A кодами. Прописали брелочки с буквами A, D, F – любой сигнал кодов дома A, D и Fбудет транслироваться радиобазой. Хоть все буквы прописывай.

Иначе работает защищенная радиобаза. На каждом модуле можно прописать брелки или пульты. Другие брелки и пульты (непрописанные) с радиобазой работать не будут. Пока Вы их не пропишете, конечно. Приведем пример. Пусть у нас три группы света A1, A2 и B1, и два брелка, с адресами A1 и B1 соответственно. Нажимаем кнопку на радиобазе и держим ее 5 секунд. После двойного подмигивания синего индикатора отпускаем. Нажимаем A1 на брелочке, светодиод мигает 1 раз. Код А уже прописан. Нажимаем A2, радиобаза подмигиванием подтверждает регистрацию. Со второго брелка посылаем B1, после подмигивания код введен. Радиобаза выходит из режима программирования после нажатия кнопки или через 30 секунд.



Модель

4022G

4023G

Крипт код

нет

да

Мощность

800Вт

800Вт

Тип нагрузки

любая коммутируемая нагрузка

Частота

433,92 Мгц

433,92 Мгц

Чувствительность

мин 5 мв 92 Дб

мин 5 мв 92 Дб

Раб температура

от -10 до +50 в рабочих режимах

от -10 до +50 в рабочих режимах

Размеры

110-60-35 мм

110-60-35 мм

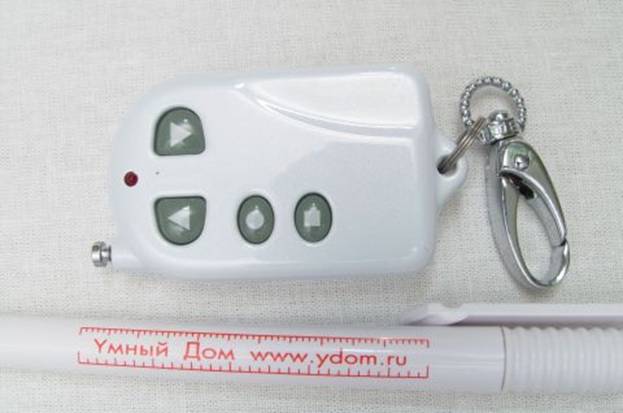

Рис. 25 Брелочек 4052

X10 – Европа перестала выпускать маленькие брелочки KR19, так что изделия 4056- 4058 придутся ко двору. Частота европейская – 433.92 МГц, дальнобойность – лучше, чем у аналогичных изделий – 50 метров идеального чистого поля. Те же самые кнопки используются и для включения / выключения, и для регулирования яркости – надо держать 3 секунды. Программируется аналогично х10 брелкам.

Код дома – держим нажатой кнопку с кружком 3 секунды. Светодиод промигает текущий код. Для ввода нового кода нажимаем 1 раз для А, 2 раза для В и т.д., задержав последнее нажатие на 3 секунды. Код прибора вводится аналогично с помощью кнопки с квадратиком.

В общем по радиожелезу S10 можно сказать, что все работает лучше чем Х10.

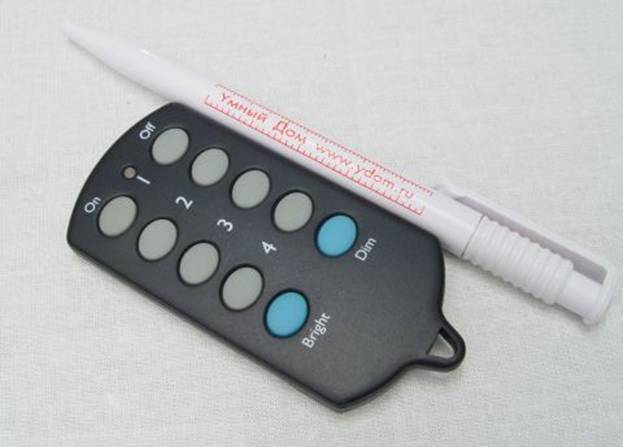

Рис. 26 Микропульт 4060

4060 аналогичен х10  KR22, только работает немного лучше.

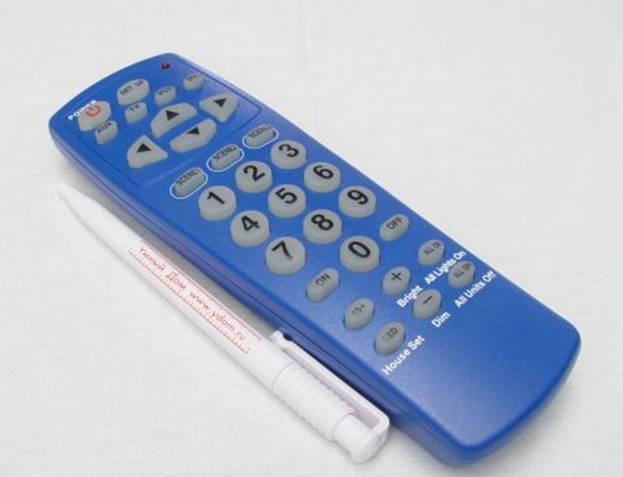

Рис.27 Универсальный пульт 4070

Шанхайские инженеры назвали свой пульт достаточно скромно «6-в-1». Скромность названия компенсируется возможностью управлять по всем 256 адресам, совместимостью с ИК – и радио – приемниками Х10, подсветкой, 3 сценариями по 8 команд в каждом, и дальнобойностью 200 метров чистого поля.

Любая железка не умнее человека. И хотя человек не способен излучать ИК – команды с поднесущей 38 кГц, он способен научить пульт этим командам. Ибо человек есть господин и субботы. Для обучения господину субботы нужно – держать кнопку setup, пока не загорится индикатор. После этого можно в каждом режиме (ТВ, ДВД и т.д.) обучить пять кнопок. Нажимаете кнопку на пульте, посылаете команду с оригинального пульта – если пульт 4070 дважды подмигнул и снова зажег светодиод – все нормально. Команда принята к исполнению и запомнена. Если светодиод быстро мигает, обучение не удалось. Попробуйте повторить.

Сценарии. В пульт можно ввести 3 сценария. В режиме «обучения» (светодиод горит), нажав кнопку сценария, вводите коды и команды. При согласии пуль подмигивает 2 раза.

Пульт может посылать как радио, так и ИК сигналы.в режиме обучения нужно нажать 998. Два подмигивания индикатора говорят о режиме радио, три – о режиме ИК.

«Бип» при нажатии клавиш – 997 в режиме обучения. Два мигания – подзвучка есть, три – клавиши реагируют в полной тишине.

Выбор кода дома (house code) –нажать и держать клавишу LED (House Set), затем ввести код цифровой клавиатурой. Коды 10-16 вводятся с помощью клавиши «10+»



Модель

4059

4060

4052

4054

4056

4058

4070

Антена

Нет

нет

да

Да

да

Да

Нет

Дизайн

брелок

брелок

брелок

брелок

брелок

брелок

Пульт

контроль устройств

4

4

1

1

2

2

16

индикатор пер

светодиод син

светодиод син

светодиод кр

светодиод кр

светодиод кр

светодиод кр

Светодиод кр

контроль ИК устройств

Нет

нет

нет

Нет

нет

Нет

Да



Сцены

Нет

нет

нет

Нет

нет

Нет

3

Защитат

Нет

да

нет

Да

нет

Да

Да

Звук индик

Нет

нет

нет

Нет

нет

Нет

Да

Трансивер

4022

4023

4022

4023

4022

4023

4023

Питание

3 В CR2016x2

3 В CR2016x2

12 V cell27A

12 V cell27A

12 V cell27A

12 V cell27A

4,3V

R03P 4 шт

Вых излучение

5800 uV/m @ 3m

5800 uV/m @ 3m

5800 V/m @ 3m

5800uV/m @ 3m

5800 uV/m @ 3m

5800 uV/m @ 3m

5800 uV/m @ 3m

Дальность в прямой видим

50 м

50 м

50 м

50 м

50 м

50 м

50 м

Размеры

90-42-6 мм

90-42-6 мм

58-34-14

58-34-14

58-34-14

58-34-14



Частота

433,92 Мгц

433,92 Мгц

433,92 Мгц

433,92 Мгц

433,92 Мгц

433,92 Мгц

433,92 Мгц

Рабочая температура

от -10 до +50 в рабочих режимах



Уж Герман близится, а полночи все нет…

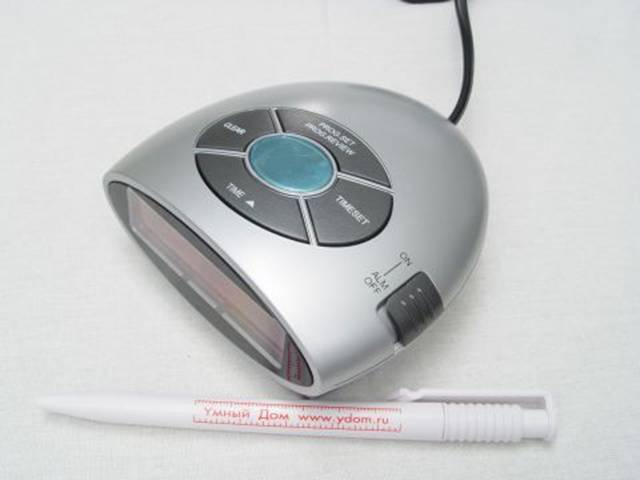

Рис. 28 Мини – таймер 1102



Мини – таймер посылает команды, понятные как X10, так и S10 приборам. Индикация времени в режиме 24 ч (американцы называют такой режим милитаристским (military). В таймер можно записать 8 событий X10, с любыми кодами.

Изменение и первоначальная установка текущего времени

Установка часов

Нажмите кнопку «TimeSet», при этом в левой части экрана будет отображаться установленное время (часы)нопкой Time добейтесь нужных показаний. Если часы и так совпадают, переходим к минутам.

Установка минут.

Нажмите кнопку «TimeSet», при этом в правой части экрана будет отображаться установленное время (минуты) - кнопкой Time добейтесь нужных показаний.

После установки необходимых параметров времени нажмите кнопку TimeSet



Установка событий

Таймер Х10 может поддерживать до восьми событий. В отличие от X10 таймера коды могут быть любыми, а не только в пределах 4 соседних кодов.

Для установки режима программирования события необходимо нажать кнопку PROGSET

При этом в левой части экрана будет отображено 88 – это означает, что таймер находится в режиме программирования времени события.

Установка времени события

Нажмите кнопку Time для установки параметров события (час) и добейтесь нужных показаний, нажимая ее необходимое количество раз. Если часы и так совпадают, переходим сразу к минутам.

Установка минут

Нажмите кнопку «TimeSet», при этом в правой части экрана будет отображаться

номер программируемого события

- кнопкой Time добейтесь нужных показаний времени (минуты) для данного события.

После того как вы установили необходимое время события, нажмите кнопку «TimeSet» один раз. При этом индикатор в середине экрана засветится ярче и начнет мигать с частотой 1 раз в две секунды. Это означает, что таймер ожидает команду X10, которая должна передаваться им по данному событию. В течении 30 секунд передайте с любого контроллера необходимую команду Х10.

При ошибках в программировании на любом из шагов вы можете нажать кнопку CLEAR

Минитаймер не поддерживает комманд ВсеВкл или ВсеВыкл

После приема сигнала таймер выходит из режима программирования и включает мелодию на 15 сек.

Я думаю, Вы узнаете китайский вариант Баркаролы.



При необходимости редактирования времени события нажмите и удерживайте до начала звукового сиганала кнопу PROGSET. На экране покажется время первого события. Нажимайте кнопку TIME для выбора необходимого для редакции события. Выбрав событие для редакции вы можете стереть его нажав кнопку CLEAR  или отредактировать время его активации, нажав кнопку  «TIMESET



На панели прибора находится кнопка выключения звукового сигнала (той самой Баркаролы), который он выдает при каждом запрограммированном событии. При переводе выключателя в состояние OFF звуковой сигнал прибором не подается.



Закат солнца вручную

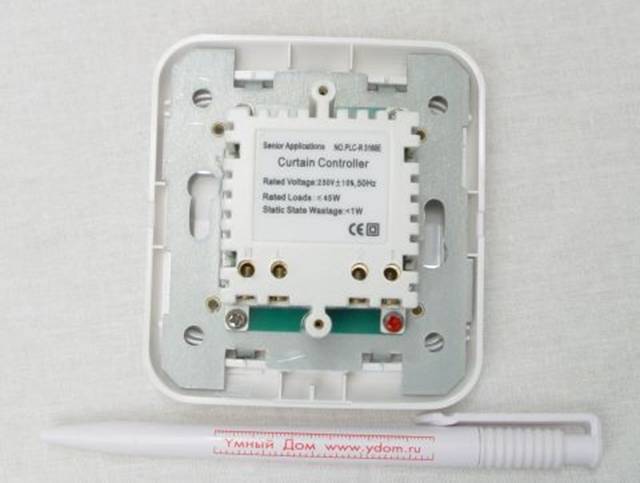

Рис. 29 Контроллер штор / жалюзи 3160



3160 позволяет управлять 220 В шторами или жалюзи. Программируется аналогично клавишным выключателям. Логика работы проста – нажали вверх – напряжение поступает на двигатель пока Вы еще раз не нажмете вверх.





Позвони мне, позвони

Рис. 30 Телефонный контроллер 5010

Прибор 5010 (не путать с сигнализацией 5010 DSC, тоже отличной штуковиной) позволяет управлять домашней электрикой по всем 256 адресам. 5010 DCS , кстати, рулит только по 32 адресам. К примеру, вы можете включить кондиционер в вашем доме прямо с подножки поезда. Телефонннй контроллер снабжен функцией голосового сопровождения.

Контроллер имеет следующие тактико – технические данные:

Простое подключение

Защита от несанкционированного доступа

Голосовое сопровождение операций (на шанхайском диалекте американского английского)

Индикация вызова

Воспроизводит полный нобор команд Х10

Работает с большинством автоответчиков

Удобная и простая установка и програмирование за 15 сек

Прямое с кнопок на панели контроллера - все включить все выключить для одного старшего адреса.



Эксплуатация



Наберите номер телефонной линии, к которой подключен контроллер



В ответ на голосовой запрос контроллера введите пароль

В ответ на голосовой запрос о вводе старшего кода управляемого устройства введите двузначный код в соответствии с таблицей



Внимание управление осуществляется в тональном режиме !!!



A         01

B         02

C         03

D         04

E          05

F          06

G         07

H         08

I           09

J          10

K         11

L          12

M        13

N         14

O         15

P          16



Затем введите номер устройства



Для включения устройства нажмите на клавиатуре вашего телефона *

А для выключения  #

(При возникновении сбоев или ошибке оператора контролер воспроизводит длинный гудок, после чего следует повторить операцию.)



Средняя и крайняя правая кнопки на панели прибора предназначены для передачи команд ВсеВкл и ВсеВыкл соответственно. Эта функция предназначена для устройств с предустановленным старшим кодом. Метод установки такого старшего кода описан ниже.



Программирование

Соединитесь с контроллером с удаленного телефона и введите в тональном режиме !!! предустановленный производителем пароль 111 .

Нажмите и удерживайте в течении 5 секунд левую кнопку контроллера. Индикатор вспыхнет 4 раза и воспроизведет 4 звуковых сигнала – вы вошли в режим программирования

Введите новый пароль доступа, которым вы будете пользоваться в последствии. Пароль должен состоять из трех цифр. Если операция произошла с ошибкой, после двух долгих звуковых сигналов и двукратной вспышки индикатора вы можете повторить операцию.



Затем контроллер запросит количество звонков, которые следует пропустить до момента своей активации.



Затем по запросу введите старший код устройств управляемых средней и правой кнопками контроллера (ВсеВкл, ВсеВыкл) . Если операция произошла с ошибкой после трех долгих звуковых сигналов и троекратной вспышки индикатора вы можете повторить операцию.



При удачном завершении программирования прозвучит четыре звуковых сигнала, и индикатор вспыхнет четыре раза. Это означает, что вы вышли из режима программирования функций контроллера.



Контролер может попеременно включать –выключать одну нагрузку при поступлении звонка

Для этого в режиме соединения с контроллером после ввода пароля

Нажмите и удерживайте левую кнопку в течении 5 сек при этом контроллер передаст в линию голосовую инструкций для ввода старшего кода и номера нагрузки, которая будет попеременно включаться при поступлении звонка.





Сброс параметров в заводские установки может быть необходим при утере пароля входа в систему . Как и все настройки в контроллере выполняется не сложно – нажмите и удерживайте правую кнопку устройства в течении 12 сек.



Все проблемы по работе контроллера сводятся в основном с ошибками в программировании прибора. Если нет соединения проверьте кабель сетевого питания, наличие напряжения и надежность соединения телефонной розетки.

На спаренных линиях и линиях со слабым сигналом может понадобится специальное устройство – усилитель телефонной линии.

Следует помнить, что в ситуации аварии сетевого питания управляемые приборы работают при восстановлении питания в соответствии со своей собственной логикой работы.



Хотел бы в единое слово

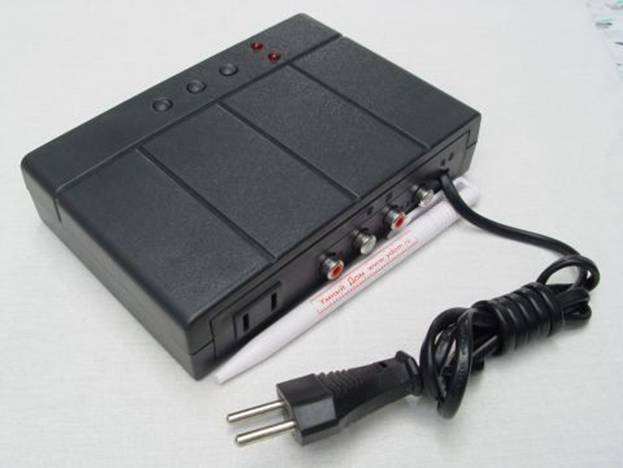

Рис. 31 Аудио контроллер 6000



Управляемый выход 220 В

Запоминает уровень громкости

32 уровня затухания сигнала

Чувствительность 25 мВ

Встроенный фильтр

Работает с любыми источниками сигналов X10

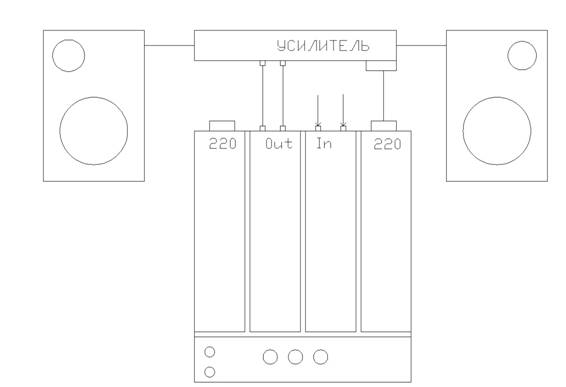

Рис. 32 Схема подключения аудиоконтроллера



S1 – включение / выключение управляемого выхода

S2 – увеличение громкости

S3 – уменьшение громкости

С помощью команд X10 можно включать / выключать (командами On / Off) и регулировать громкость ( Dim / Bright ).

Программирование контроллера

Нажать и держать кнопку S1 5 секунд, мигание индикатора подтверждает вход в режим программирования

Послать сигнал X10

Через 30 секунд контроллер выйдет из режима программирования.

Не забывайте – контроллер управляет сигналами линейного выхода (300- 775 мВ).







Тотем и Табу

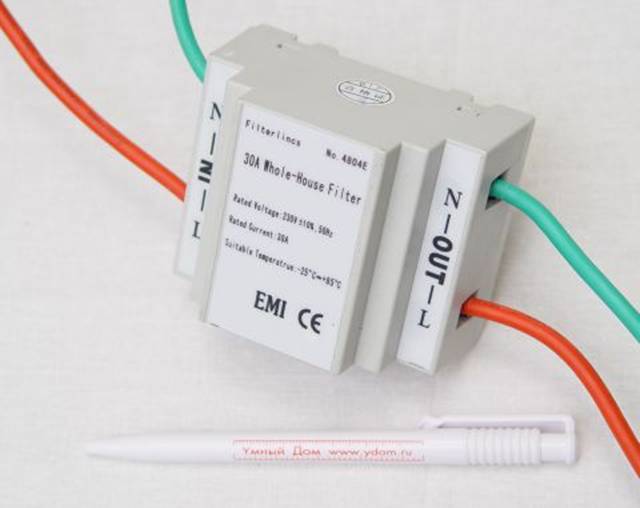

Рис. 33  Однофазный фильтр 4804

Проходной фильтр однофазный. Ставится в шкафу на входе в квартиру.

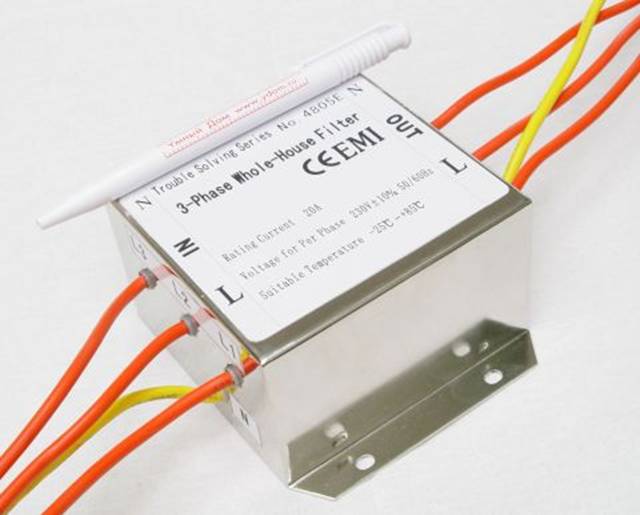

Рис. 34 Трехфазный фильтр 4805. Ставится в шкафу на входе в квартиру.

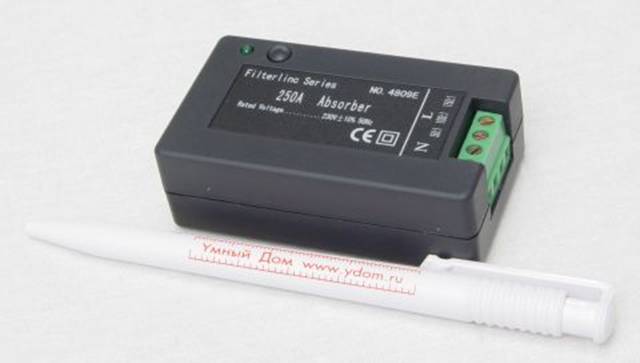

Рис. 35. Поглотитель шумов на 250 Ампер. Применяется совместно с однофазным или 3-х фазным фильтрами.

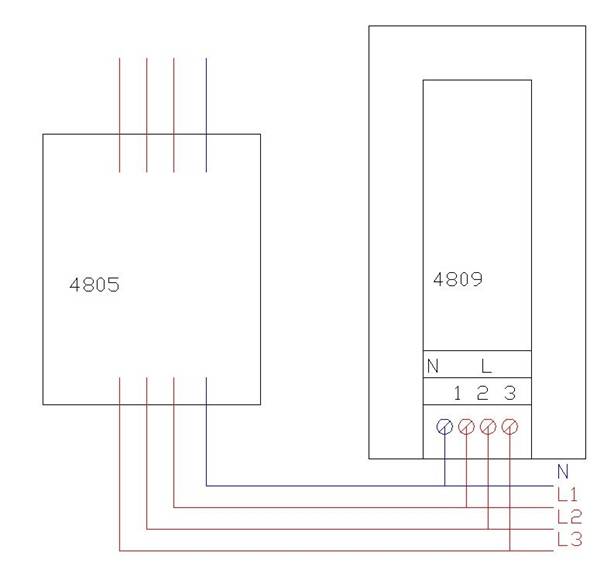

Рис. 36 Схема включения поглотителя шумов

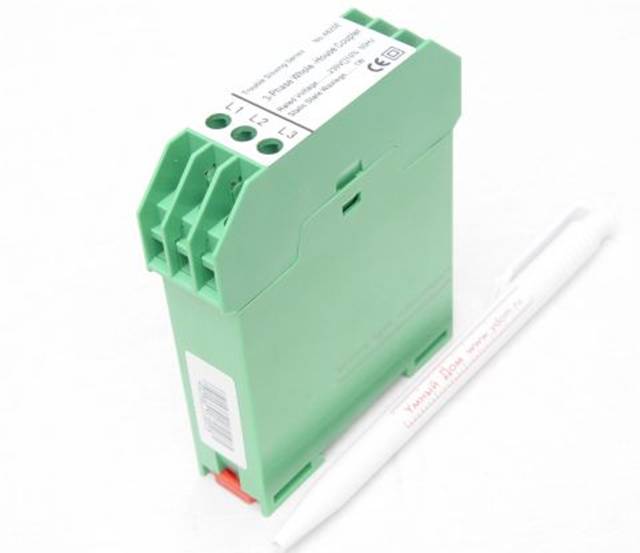

Рис. 37 Межфазный коннектор 4825

4825 – пассивный межфазный мост для сигналов Х10. Применяется в 2- или 3-х фазных системах вместе с фильтрами 4805. Общие рекомендации по решению проблем с прохождением сигнала X10 в умном доме следующие

-         Нужно промерять сигналы и шум на всех трех фазах. При обнаружении чрезмерного шума на одной из фаз нужно локализовать источник шума и включить его через фильтр 4802 или аналогичный. Обычно источниками шума являются люминесцентные или энергосберегающие лампы, импульсные блоки питания различных приборов и не очень хорошие электронные трансформаторы.

-         Если на одной из фаз сигнал поглощается, нужно определить источник проблемы и включить его через фильтр 4802 или аналогичный. Возможные пожиратели сигналов X10 в умном доме – конденсаторы на входе импульсных блоков питания, фильтры с теми же конденсаторами.

-         С помощью комплекта приборов измерения уровня сигнала измерьте прохождение сигнала между фазами. Если сигналы меньше необходимого, придется применить активный повторитель сигналов CAT3000 или аналогичный. Проблемы с прохождением сигнала с фазы на фазу может быть обусловлено не только сильным поглощением или дефектом в источнике сигнала, но и сильный перекос фаз Чубайсом. Одолеть местную специфику также поможет активный усилитель / повторитель сигналов CAT3000 или аналогичный.



Model No.

4809E

4804E

4814E

4815E

4816E

4805E

4825E

4817E

Ток

250A

30A

20A

30A

40A

20A/phase

No limited

20A/phase

Функция

Блок

Фильтр

Фильтр

Фильтр

Фильтр

Фильтр

Смеситель

Фильтр/Смеситель

Phases:

1-phase

1-phase

1-phase

1-phase

1-phase

3-phase

3-phase

3-phase

Корпус

Пластик

Пластик

Метал

Метал

Метал

Метал

Пластик

Метал

напряжение

230V +/- 10% 50Hz

частота

120KHz

полоса пропускания

5KHz Min. (3 dB points)

выход

20 dB min. at zero current

вход

20 Ohm min. at 120 KHz

смешивание

2 dB max. at 120 KHz

температура рабочая

- 10° C to + 50°C (operation)





Таблица соответсвия кодов производителя и разных продавцов



Конец



Шанхай – Москва – Долгопрудный - Черноголовка



при написании данного обзора нами использованы:

китайская народная мудрость (авторские права принадлежат китайскому народу),

'Исскуство войны' Сунь-цзы (авторские права принадлежат генеральному штабу НОАК),

слова великого и могучего русского языка.



В рисунки и фотографии введен цифровой водяной знак.



Авторские права ydom.ru
